TCL液晶彩电不开机什么毛病

以下是一台TCL品牌LC37E320B型液晶彩电,故障现象为:红灯亮,二次不开机。以下是分析思路希望对您有用!

上电后测待机3.3V电压正常,P ON端在开机瞬间有3.3V电压,随后消失。BL ON端电压一直为0V、DIMP端有1.5V电压,判断问题出在主板上。检测复位电路正常,晶振两端电压分别为1.71V和1.77V也正常,本着先易后难原则更换晶振后故障不变。拆下U503换上一块写好数据的存储器(25Q32A-100HIP)试机,还是不开机,难道芯片U501(MST6M181VS)坏了?

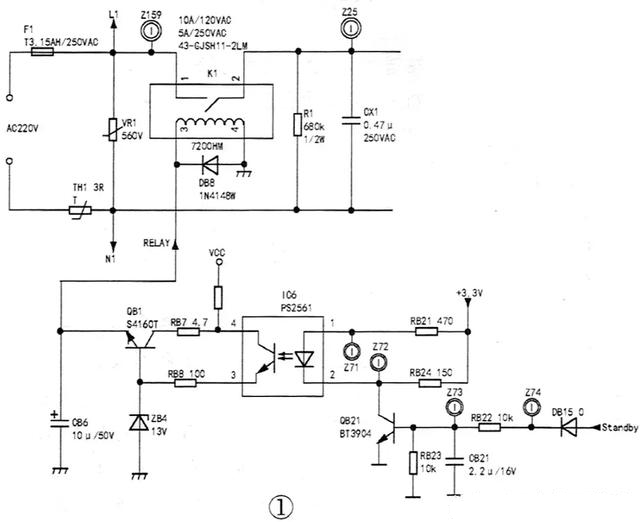

既然开机瞬间P -ON端有3.3V的高电平出现,U501坏的可能性不大,问题是否出在电源板上呢?接通电源开关,测电源板P2插座各脚电压,发现①、②、④脚竟然有24.1V电压,感觉不对,因为该电压受控于P -ON信号,如图1所示,即只有在二次开机后才会输出。测得IC6的①、②脚无压差,③、④脚电压分别为13.6V和0V、QB1的e极电压为0V,这说明电路处于正常的待机状态。至此故障范围缩小到继电器。经查该继电器的①、②脚短路。继电器型号为苟-SH-112LM。因找不到同型号继电器,决定用电压力锅用的MPA-S-112A型继电器代换。接好引脚后开机,红灯亮,P2的①、②、④脚电压均为0V;二次开机后,指示灯闪烁几下,图像、声音均正常。
